變電站、發電廠等的直流屏系統回路較為雜亂、所接設備也較多，因此在長時間工作中會由于氣候變化、環境改動、設備本身問題、電纜和接頭老化等因素，不行避免地構成直流屏系統接地，乃至帶來重大損失。本文對統部直流屏正極接地故障問題進行剖析，找出原因，并供應了一個有用的避免方法，關于根絕直流屏正極或負極接地具有活躍的學習意義。

當直流屏電源系統中負極或正極對”地”絕緣電阻值低于某一規定值，或下降至某一整定值時，稱這個直流系統中有負極接地故障問題或正極接地故障問題。直流電源的正極接地會使保護自動裝置發生誤動的或許。通常一般的繼電器和跳合閘線圈與電源的負極相連接，假設這些回路發生再次直流接地的情況，就有發生誤動的或許。所以當發生接地時，及時選用杰出的儀器和準確的判定方法查出并消除故障問題，對電網的安全安穩工作具有十分重要的意義。

直流屏接地的意義、發生與損害

1直流系統接地意義

當直流系統的正極或負極與大地之間的絕緣水平降到某一整定值或低于某一規定值時，稱為直流系統接地；當正極絕緣水平低于某一規定值時稱為正接地；當負極絕緣水平低于某一規定值時稱為負接地。

2正極接地?fù)p害

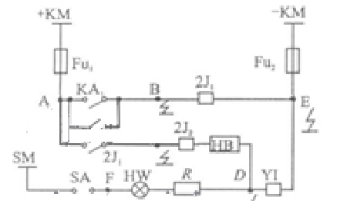

如圖1所示，當圖中的A點和B點一同接地，相當于A、B兩點通過大地相連接起來，中心繼電器2J1動作生成斷路器的跳閘。同理，當圖中的A點和C點一同接地，或圖中的A點、D點一同接地均或許生成斷路器的跳閘。

圖1

3排查方法

當無法準確判別故障問題回路時，一般選用的方法稱為”拉路法”。直流接地回路一旦從直流系統中脫離工作，直流母線的正負極對地電壓就會呈現平衡。所以人們一般將直流接地回路瞬間停電，確認直流接地點是否發生在該回路。

直流系統是個不間斷電源，基于其特殊性，人們不能隨意停電。近年來隨計算機的很多運用，微機保護相同也不允許人們隨意斷開直流電源?，F(xiàn)場排除故障問題時，經常發生非正常的閉環回路，選用雙電源供電回路，以及變電站在現場施工、擴建、修試進程中遺留了直流負載的信號回路、控制回路和保護回路之間沒有區分等，使直流接地故障問題查找難度添加。”拉路法”往往造成了控制回路或保護回路跳閘等事端。

因此，在新式直流屏中，各直流回路分類清楚，由專用斷路器控制投退，可以通過操作控制開關或保險來進行”拉路”查看；當面對許多直流回路交叉嚴峻，無明晰控制開關的舊直流系統時，一般通過翻開某直流回路特定電纜接頭的”打頭法”進行分段排查。”打頭法”實際上是拉路法的一種延伸運用。

直流屏直流正極接地故障問題事例

某變電站共2臺直流屏，選用的是1+1冗余系統，輸出并聯帶一切負載。2018年12月，1#直流屏發生正極接地故障問題。經剖析判別、排查處理，1#直流屏的一個單相橋式整流器2#管腳接地。將金屬底座的單相橋式整流器更換為絕緣底座型的，可根絕此處管腳接地，有用避免該處直流接地故障問題。

1直流屏1+1冗余系統作業原理

（1）給直流屏輸入一個三相交流電，通過整流變成直流電，做為電源輸出給直流負載。

（2）直流屏1+1冗余系統，是將兩臺直流屏輸出通過母聯開關連接起來一同帶負載。當一臺直流屏需求檢修時，可以由另一臺帶一切負載，圖示如下：

2直流接地問題

（1）直流正極接地，直流屏觸摸屏報正對地絕緣不良、合母電壓失常。測正對地0VDC，負對地220VDC，此時正對地就是正極對負極電壓；反之，假設直流負極接地，則正對地220VDC，負對地0VDC。

（2）直流正接地故障問題原因。1）第一種原因是電源輸出端之內的正極呈現了對地絕緣為零，導致正極直接接地，正對地電壓為0V。2）第二種原因是直流屏的負載，包括高壓柜內的直流母線、低壓柜內的直流母線、其他雜項柜內需求直流電源的部分。如任意一臺高壓柜內的直流正極發生接地，就會發生直流屏正極接地報警。

（3）單相橋式整流器。由多只整流二極管做橋式聯接，外用絕緣塑料封裝而成，大功率的橋式整流器在絕緣外層添加金屬殼包封，增強散熱。是交流電轉換成直流電的的第一個進程。此回路單相橋式整流器為雙回路冗余工作。

（4）直流接地的損害。當直流中一極接地時，假設再發生另一極接地，將構成直流正負極短路，開關跳閘，負載失掉保護，帶有直流失壓脫扣的高壓電機立即跳閘，設備罷工。

（5）確認直流正極接地故障問題點的方法：

1）斷開直流輸出母聯開關，將直流屏（1+1冗余）系統分為兩個單獨個別，確認故障問題直流屏。

2）斷開單臺直流屏輸出開關，確認故障問題點是在輸出開關之內仍是之外。

3）如故障問題在外部負載，則逐一斷開負載直流電源開關，以此排查接地點；假設故障問題點在直流屏內部，則按內部接線逐一排查。

故障問題處理

（1）某變電站的直流屏（1+1）冗余系統，巡檢發現1#直流屏宣布報警，記錄顯現正對地絕緣不良，測1#直流屏正對地+4.58V，負對地-216V，判別為正極接地故障問題。

（2）將1#和2#直流屏控制母聯拉開，調查接地電壓情況，2#直流屏對地電壓正常，1#直流屏電壓正對地+4.58V，負對地-216V，判別故障問題在1#直流屏。

（3）甩開1#直流屏負載使之空載工作，2#帶悉數負載。測1#直流屏電壓正對地+4.58V，負對地-216V；判別故障問題在1#直流屏內部回路。

（4）進一步檢查1#直流屏回路。只投入第一組充電機回路，測量正負母線對地電壓正常；只投入第二組充電機回路，測量電壓正對地+4.58V，負對地-216V；故此判別故障問題點在1#直流屏第二組充電機回路。

（5）將1#直流屏第二組電池組保險和正負極引線拆除，測量電池組正負極對地電壓，均測不到電壓（電池組正負極處于懸空狀態，無電壓歸于正常），闡明電池組正常；沒有接地現象。

（6）對1#直流屏停電部分運用電阻法進行排查故障問題，在檢查到第二組充電機回路合閘母線降壓硅堆下方時，回路電阻阻值失常約為0.6M歐姆（正常對地阻值約為1.9M歐姆），測量1#直流屏第一組充電回路和第二組充電回路，對比發現硅堆下方的橋式整流器聯接端子部分壓降不一致，第一組充電機回路壓降結尾數值為12V左右，而第二組充電機壓降結尾數值為0V；判別故障問題點在硅堆下方和橋式整流器及分壓器三個元件之間。測量硅堆對地電阻1.9M歐姆正常，測量分壓器對地電阻2.1M歐姆正常；測量橋式整流器4個管腳對地電阻，1#、3#、4#為3.3M歐姆正常；2#管腳對地阻值1.6K歐姆失常；通過測量法、對比法、反向驗證法根本鎖定故障問題點為橋式整流器2#管腳。

直流系統的可靠性是變電站安全工作的決定性條件，一旦直流系統發生失常或故障問題，就或許構成保護的拒動和誤動。其間，拒動會使事端范圍擴展，嚴峻的還或許構成電網振蕩或分裂。因此，正確、迅速地處理好直流接地故障問題十分重要。
