1什么是直流屏

直流屏是直流電源操作系統的簡稱。直流屏是在各類發電廠、變電站，為控制、信號、繼電保護、自動裝置、事端照明、應急電源和斷路器操作等供應直流電源的一種專用電源設備。直流屏是一個獨立的電源，它不受發電機、變電站用電及系統作業方法的影響，能在溝通輸人電源中止的情況下，保證持續供應直流電源，簡略地說，直流屏便是供應安穩直流電源的設備。直流屏的可靠性、安全性直接影響到電力系統供電的可靠性和安全性，假如直流屏出現缺陷，將直接影響變電站電力系統的正常作業，站內全部控制、信號、保擴將會失去效果﹔事端照明、應急電源將處于癱瘓。所以當直流屏出現缺陷時，只有及時快速查找和處理缺陷,才調保證電力系統安全安穩的作業。此文將以我臺曾出現的一起直流屏缺陷為例，對直流屏的作業原理和事端的原因進行剖析。

2直流屏作業原理圖1為直流屏作業原理簡圖。在圖1中，蓄電池和整流器組成了變電站的直流屏，當有溝通輸入電源時，整流器作業，把溝通電整流成直流電，與蓄電池一起協作，供應直流負荷安穩的直流電源。

整流器與蓄電池之間的協作關系如下:

(1）正常工作時，由溝通電源供應整流器作業電壓，整流器輸出電流分為兩部分IL+IF，其間，電流IL向負荷輸出供應電流，電流IF為蓄電池供應充電電流。此刻，整流器既向負荷輸出供電，也向蓄電池充電，如圖2所示。

(2)當負荷呈大電流時，整流器本身已不能滿足負荷要求，即超越整流器所能輸出的最大電流IMsx，這時,將由整流器和蓄電池一起供電，蓄電池輸出電流為IF，向負荷供應的電流輸出為IL，IL=IF+IMAX，如圖3所示。

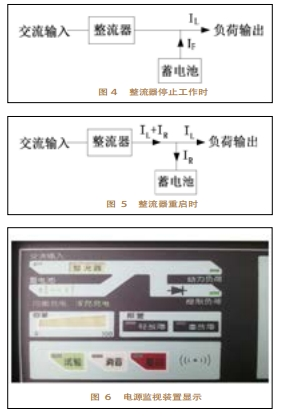

（3）當溝通輸入電源停電或整流器缺點時，整流器中止作業，由蓄電池向負荷供應電流，此刻的負荷電流IL等于蓄電池輸出電流IF，如圖4所示。

（4）當從停電狀況到電源康復供電時，整流器再次發起，此刻整流器既要向負荷輸出供電，一起還要向蓄電池充電，補償蓄電池消耗的電能，直至蓄電池充電結束。如圖5所示。

蓄電池在放置過程中，因為本身放電，致使容量逐步減少，為了保證電池的容量，就要進行輔佐充電以抵達必要的容量，這種充電的辦法，即為浮充充電。為了補償蓄電池在使用過程中發生的電壓和電解液比重不均勻的現象，使其康復到規則的范圍內而進行的充電，稱為均衡充電;因事端停電，蓄電池組進行事端放電后l的補償充電，也稱為均衡充電。也就是說在正常作業情況下，蓄電池都在進行浮充充電，而在整流器停運的狀況下，蓄電池放電量低于我們設定的額定電壓值時，在整流器康復工作時，將進行均衡充電。我臺蓄電池的浮充低電壓設定為233.6V，在低于這個低電壓時，整流器將對其進行均衡充電，當蓄電池電壓抵達233.6V時，將進行浮充充電。

正常工作時，整流器屏上的電源監視設備閃現如圖6所示，此刻，整濟手示狀況為:溝通輸入正常（溝通輸入指示燈點亮);整流器作業（整流器字體布景指示燈點亮);蓄電池正在進行浮充充電（浮充充電字體被點亮，如處于均衡充電，則均衡充電寧字體被點亮):蓄電池作業正常(蕾電也待符號點綴克):苦電池容量滿（容量閃現框悉數點亮，閃現為100%);動力負荷與控制負荷工作正常(動力負荷、控制負荷指示燈均亮);直流屏無報警（輕缺陷和重缺陷指示燈未亮)﹔試驗、消音、復歸的指示燈均不亮，報警蜂鳴器不響﹔當直流屏出現缺陷時，蜂鳴器鳴叫報警。不同的缺陷報警閃現不同，如浮充低電壓失常、負荷低電壓失常、直流系統接地等輕缺陷發生時，圖6中“輕缺陷”的赤色閃現燈亮,而整流器連續、溝通輸入連續等重缺陷發生時，則圖6中“重缺陷”的赤色閃現燈亮。

在直流屏中，除了整流器和蓄電池外，還有一個重要的部分，即溝通輸入電源部分。溝通輸入電源是直流屏能否正常供電的前提條件，而一般直流屏所需求的溝通輸入電源，都是由兩路電源組成，一路主用，另一路備用。在主用電源停電時，備用電源自動切換，在主用康復供電時，自動切換回主用。下面介紹一下兩路電源自動切換的原理，自動切換原理圖如圖7所示。三相溝通輸入Al、B1、Cl為1#輸入電源，三相溝通輸入A2、B2、C2為2#輸入電源。正常情況下，即1#、2#溝通輸入電源供電正常時，在1#溝通輸入電源控制回路中，中心繼電器ZJ線圈帶電，使其常開觸點ZJ閉合，一起2#溝通輸入電源回路中的Z常閉觸點斷開，2#溝通輸入電源控制回路中的2#接觸器2CJ線圈不帶電，那么，1#溝通輸入電源控制回路中的2CJ常閉觸點是閉合的。因此，1#溝通輸人電源控制回路中ZJ-2CJ-ICJ回路通電，1#接觸器1CJ的主觸點閉合，l#溝通輸人電源主回路接通，1#溝通輸入電源被接入整流器回路中，供應整流器溝通電源。當1#溝通輸入電源遽然連續時，中心繼電器Z線圈失電，其常開觸點Z翻開，使ZJ-2CJ-ICJ回路斷電，接觸器ICJ主觸點斷開，主回路斷開。而此刻在2溝通輸入電源控制回路中，因為中心繼電器Z線圈的失電，使Z常閉觸點閉合，加之1#接觸器lCJ線圈的失電，使ICJ的常閉觸點也閉合。因此，2溝通輸入電源控制回路中ZJ-ICJ-2CJ回路通電,2m接觸器2CJ線圈帶電，使2#接觸器2CJ主觸點閉合，2#溝通輸入電源主回路接通，2m溝通輸入電源被接入整流器回路中，供應整流器溝通電源。當l#溝通輸入電源康復供電時，2#溝通輸人電源回路中的常閉觸點ZJ翻開，2”接觸器線圈2CJ失電，2接觸器主觸點斷開，切斷了2#溝通輸入電源供電，1#溝通輸入電源又被從頭切換回整流器供電回路中去。

上面介紹的兩路溝通電源切換是在正常情況下的兩路供電時，但因為我臺的高壓電源進線只有一路，即直流電源系統只有l#溝通輸入電源。當1#溝通輸人電源失電時，因為沒有2#溝通輸入電源,所以無法完成正常的兩路電源的切換。下面我們所剖析的直流屏缺點，即使在有兩路溝通電源供電的情況下，仍然無法完成兩路電源的自動切換。

直流屏缺點的剖析和處理

1直流屏缺點現象

(1) 中心信號屏:預告報警鈴響。

(2) 集控臺:“直流系統失常”光字牌布景亮為橘黃色燈。

(3) 整流器屏:輕缺點報警燈亮、重缺點報警燈亮;蜂鳴器報警見圖6,查看當時工作狀況為停電、整流器輸出為零;查看報警缺點為負荷低電壓失常、浮充低電壓失常。

(4)電池屏:報警燈亮，電池電壓低于203v，電池電壓持續下降中。

2直流屏的缺點剖析和處理

根據上述現象，因為整流器輸出為零，蓄電池的浮充充電和均衡充電都無法進行，且負荷輸出是由蓄電池供應的，蓄電池只有輸出沒有輸入，如圖4所示。當浮充電壓低于2336V，而未及時進行浮充充電時，此刻表現為，浮充低電壓失常，圖6中報警顯現為輕缺點﹔直流電源系統負荷輸出電壓設定值為209v，當直流輸出低于209V時，表現為負荷低電壓失常，圖6中報警顯現為重缺點。我們對照直流屏控制原理圖（如圖8所示)，先查看是否有溝通輸入，圖8中的IXD溝通輸人指示燈被點亮，標明溝通輸入正常。然后翻開整流器柜后門，發現變壓器TRR及整流器單元的作業嗡嗡聲都消失，說明變壓器前端整流器溝通輸入開關MCCBR處無電壓輸人，用萬用表測量，承認此處無電壓。概括以上兩點，能夠確定缺點部分就出在兩路電源自動切換部分。首先用萬用表量得溝通輸入電源三相電壓正常。然后測量l#接觸器ICJ上端，電壓指示正常，而測其下端時,電壓顯現為零。這說明接觸器的主回路觸點ICJ未接通，即接觸器線圈未帶電,即1#電源控制回路ZJ-2CJ-ICJ未接通。在ZJ-2CJ-ICJ回路中,因2電源無電，2#回路中的2*接觸器2CJ一直是不帶電的，即說明2CJ常閉觸點一直是閉合的，那么問題就出在中心繼電器Z常開接點或l#接觸器lCJ線圈上了。先測量中心繼電器Z線圈，線圈帶電作業正常，量得2CJ線圈上無電壓指示，最終將缺點器材確定在中心繼電器ZJ的常開接點上。因為中心繼電器Z線圈帶電，ZJ的常開接點應吸合，仔細查詢，效果卻發現中心繼電器常開觸點Z變形錯位，盡管線圈吸合了，觸點也動作了，但是觸點底子沒有接觸上，而導致1#控制回路ZJ-2CJ-1CJ未接通。缺點點找到后，斷開1#溝通輸入電源，把變形的中心繼電器觸點矯正后，合上l溝通輸入電源，溝通接觸器ICJ動作，整流器作業。整流器對蓄電池進行均衡充電（均衡充電字體被點亮)，負荷低電壓失常缺點自動革除，直流電源系統康復正常作業。當蓄電池電壓抵達2336V以上時，均衡充電中止，進行浮充充電（浮充充電字體被點亮。

從此缺點中我們能夠看出，即使我臺存在2#溝通輸入電源,此缺點發生時，2#溝通輸入電源仍然不能自動切換，原因如下:因為中心繼電器ZJ一直是帶電的，2#溝通輸入電源回路ZJ-1CJ-2CJ一直不通，使得2#溝通輸入電源接觸器2C]主觸點不能接通，所以2#電源是無法切換的。

4小結

本文對直流屏的作業原理和直流屏兩路電源自動切換原理做了扼要的介紹和說明，并對直流屏工作中出現的缺點進行了剖析。直流屏在變電站是很關鍵的設備，往常要多留心查詢,留心直流屏報警窗口的提示，長于剖析和排查，爭奪能夠更方便地查找缺點點，快速地處理缺點，保證電力系統的安全。
